LED光源

LED光源 ラインナップ ※画像をクリックすると各詳細へ移動します。

LEDバー

LEDパネル

LEDバー

  • ●明るさ・サイズ共に、ニーズに合わせてお選びいただける豊かなバリエーションをご用意しています。
  • ●導光板と組み合わせることにより、隅々まで均一な照度を保ちます。
  • ●サイン看板のみならずテーブル照明やディスプレイ照明としてもご利用いただけます。
  • ●ブロック単位でのカットが可能なので、多彩な形状とサイズに対応します。

製品仕様

品番 入力電圧（V） 消費電流（ｍＡ） 消費電力（Ｗ） 基板サイズ（mm） 1ブロックサイズ（mm） 光度（mcd） 色温度（K）
BL305-GM365 DC24(±5%)
 130 3.1 297 49.5 2,000～3,300 5,200(typ)
BL306-GM365
 DC24(±5%)
 130 3.1 297 49.5 2,000～3,300 5,200(typ)
BL307-N108T
 DC24(±5%)
 130 3.1 297 49.5 1,800～2,400 8,900（typ）
BL312-LMT52
 DC24(±5%)
 225 5.4 315 63.0 5,000～8,000
 5,600（typ）
BL323-GM365ｰ10
 DC24(±5%)
 120 1.4 297 24.8 5,000～7,000
 5,200（typ）
BL324-GM365ｰ10
 DC12(±5%) 120 1.4 297 24.8 2,000～3,300
 5,200（typ）
BL329-LMT52ｰL DC12(±5%) 225 5.4 315 63.0 2,000～3,300 3,000（typ）

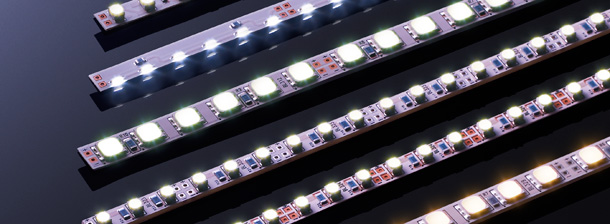

外観写真

スタンダードタイプ
（中消費電力タイプ）

スタンダード
フレキシブル（薄型）タイプ

サイドビュータイプ
フレキシブル（薄型）タイプ

3チップ高輝度
フレキシブル（薄型）タイプ

低消費電力タイプ

低消費電力
フレキシブル（薄型）タイプ

3チップ高輝度タイプ

LEDパネル

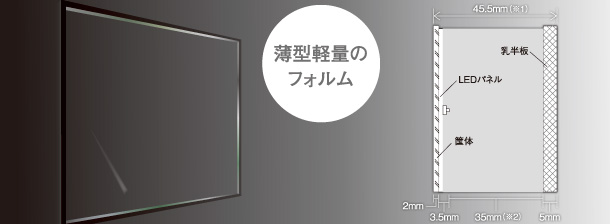

場所を選ばない、スマートなLEDパネル

  • ●薄くて軽く、壁掛け可能な、LEDパネル採用の看板です。

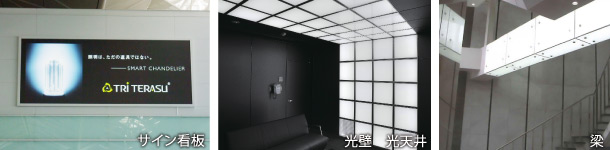

  • ●圧迫感がないので、天井照明にも適しています。
  • ●置が容易だから、施工費用の低減にも効果があります。

＜B4サイズ＞

品番 TBRー01B TBRー03B TBRー03BR
外形寸法（mm） B4サイズ（363×256）
LED数（個） 96 96 96
駆動電圧（V） DC24
消費電力（W） 8（1ブロックあたり0.48） 18（1ブロックあたり1.08） 9（1ブロックあたり1.08）
重量（g） 250 260 260
照度（lx） 5,800 10,000 5,000
色温度（K） 5,200 5,600 5,600
防滴仕様 IPX5準拠（コネクタ部除く）
連結可能枚数（枚） 6 3 6
使用環境温度（℃） -20〜60
製品寿命（h） 約40,000

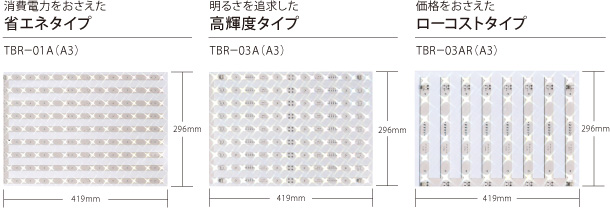

＜A3サイズ＞

品番 TBR-01A TBR-03A TBR-03AR
外形寸法（mm） A3サイズ（419×296）
LED数（個） 108 108 54
駆動電圧（V） DC24
消費電力（W） 9（1ブロックあたり0.48） 20（1ブロックあたり1.08） 10（1ブロックあたり1.08）
重量（g） 330 340 340
照度（lx） 4,600 9,000 4,500
色温度（K） 5,200 5,600 5,600
防滴仕様 IPX5準拠（コネクタ部除く）
連結可能枚数（枚） 5 2 5
使用環境温度（℃） -20〜60
製品寿命（h） 約40,000
●LEDパネル同士を連結させる専用のハーネス（60mm、260mm）及び、
　LEDパネルと電源を結合させるハーネス（1000mm）もご用意しております。
